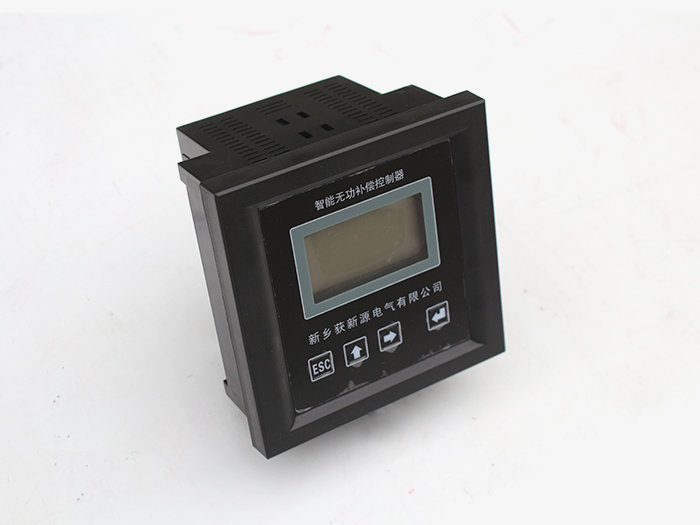

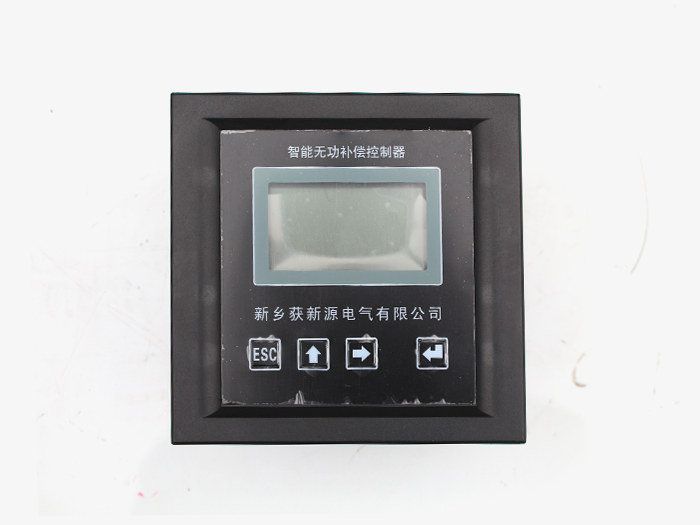

JKL5C無功功率控制器采用人機界面LCD中文液晶顯示器，操作簡單性能可靠的混補型控制器。可實時顯示A、B、C三相電壓、電流、功率因數、有功功率、無功功率及電容投切狀態等信息。

技術參數：

1.取樣電流:0-5A ;

2 .取樣方式:三相四線；

3.投切方式:分補+共補、循環/編碼投切﹔

4.工作電源:AC380V±20% ;

5.頻率：50Hz ;

6.測量精度∶電壓±0.5%電流±0.5%功率±1.0%;

7.輸出方式:DC+12V每路≤50mA、節點輸出，每路≤5A ;

JKWD功能參數：

1.數據顯示∶系統電壓(U)、電流(I)、功率因數(COS)、有功功率(P)、無功功率

(Q)、系統諧波含量及電容器投切狀態等;

2．保護功能︰過壓保護、欠壓保護、諧波電壓保護、諧波電流保護﹔

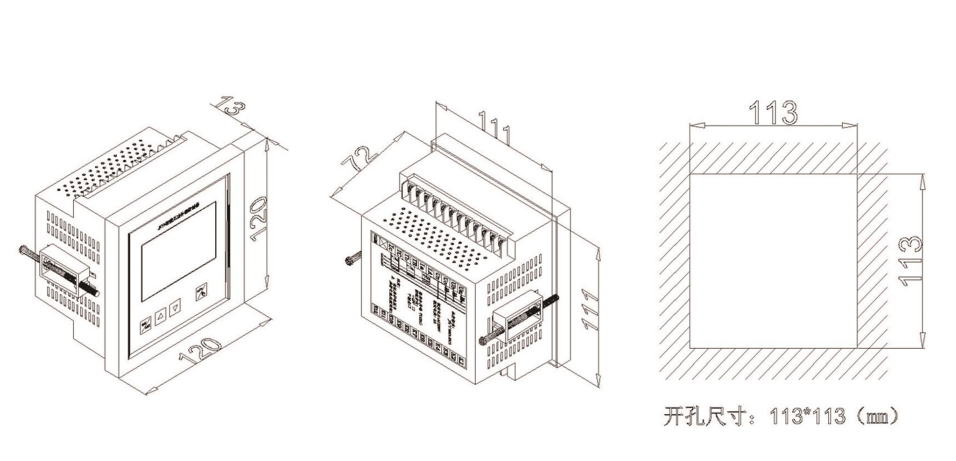

外形及安裝尺寸圖：
